Vormitud Q235B kuumvaltsitud terasplaadi paindepragude analüüs

Q235B kuumvaltsitud riba on tavaline süsinikkonstruktsiooniteras. Sellel on korralik pikenemine, tugevus, sitkus ja vormitavus. Materjal sobib hästi stantsimiseks ja keevitamiseks, nii et tehased kasutavad seda laialdaselt hoonete ja sildade mehaaniliste osade ja kõrgetasemeliste keevitatud konstruktsioonikomponentide valmistamiseks.

Tegime proovide moodustamise katseid, kuid leidsime painutamise ajal massipragusid. Algpõhjuste leidmiseks ja kliendistandarditele vastavate parendusplaanide koostamiseks tegi meie meeskond mõranenud proovide katseid. Kontrollisime keemilist koostist, pragude ja tervete piirkondade mikrostruktuure, murdumispinna kuju, sisemisi lisandeid ja tera suurust, et kinnitada, mis viis pragude tekkeni.

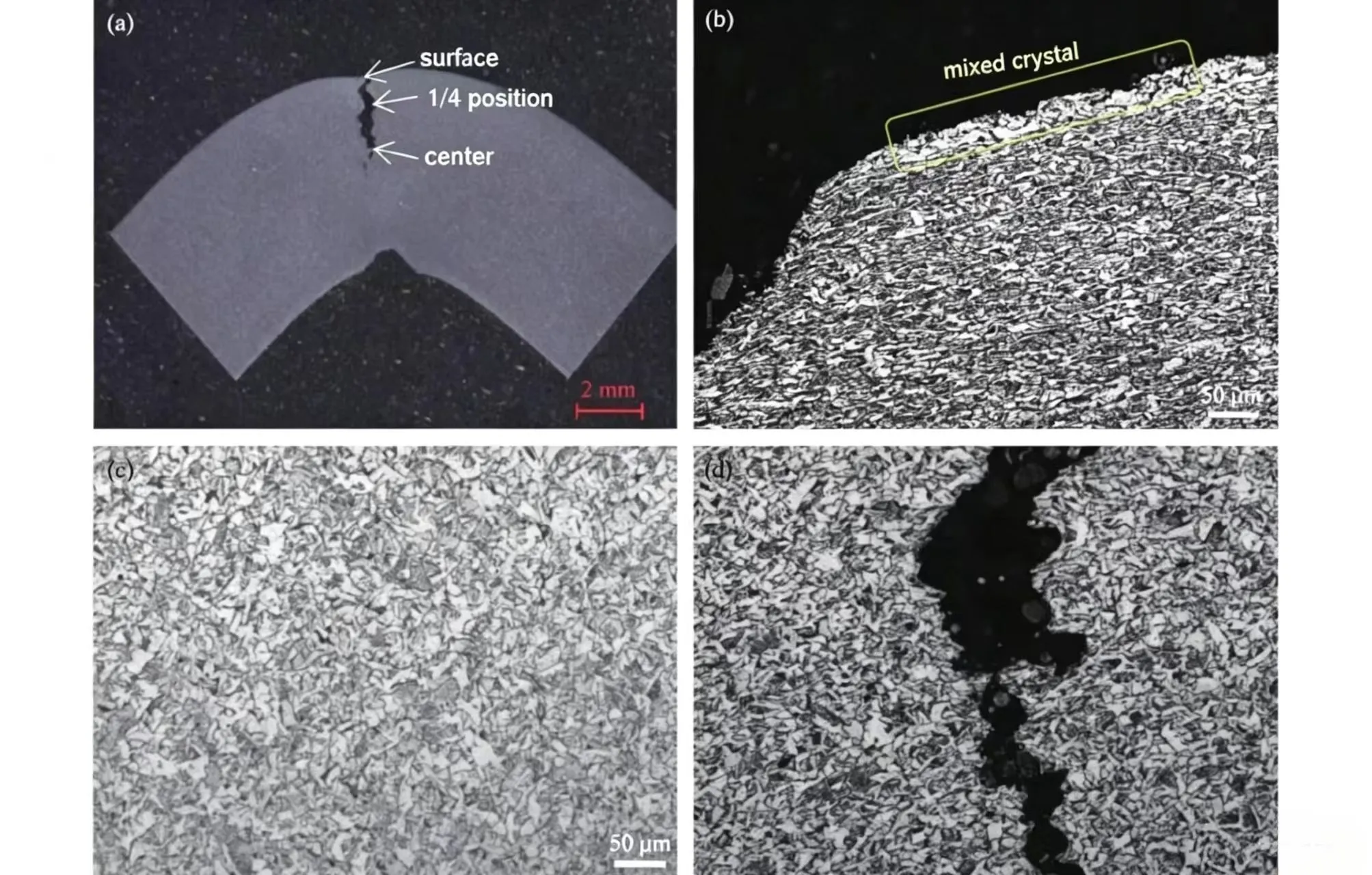

Sanhe insenerid leidsid, et pinna dekarburiseerimine ja segatud teraline struktuur ei tekita pragusid, vaid muudavad olemasolevad praod palju kiiremini levima. Toorriba mikrostruktuur püsib kõigi katsekehade puhul ühtlane: bainiidi sisaldus langeb pinnalt tuumani, samal ajal kui ferriidisisaldus tõuseb ja riba pinnale ilmub väike kogus nõelakujulist ferriiti.

Lahendused

1. Enne stantsimist ja painutamist lihvige ribade servadelt purssid. See eemaldab jämedast lõikamisest tekkinud väikesed servade mikropraod ja vähendab oluliselt painutuspragusid.

2. Rääkige kliendiga tema rangetest painutusnõuetest. Võime soovitada alternatiivseid madalama voolavuspiiriga teraseliike või kohandada Q235B riba nende tellimuse järgi, kohandades tõmbejõudluse sihtväärtusi. Kohandatud pehmemad mehaanilised omadused sobivad nende stantsimisprotsessiga ja peatavad paindepragude ilmnemise.
